デュアルモノ―ラル、完全バランス入出力回路構成のフォノイコライザーアンプ。フルバランスの回路構成に加えてRIAA(アメリカレコード協会の設定したカーブ)以外のカーブにも対応。

アーティストやエンジニアが聴かせたかった本当の音を体験してみませんか。TEAC『PE-505』は、MCカートリッジのバランス入力に対応した、デュアルモノ―ラル・完全バランス入出力回路 構成のフォノイコライザーアンプです。

ありのままを録音し、ありのままに再生する。
記録と再生にこだわるティアックのオーディオ技術の粋を集めて開発された PE-505 は、レコード製作者の意図を正確に再現するために、レコード針の微小な信号を、音質を損なうこと無く増幅し、正確な RIAA フォノイコライザーにより、盤面に刻まれる前の原音にいかに近づけ るかを追求した製品です。

高精度の RIAA 補正回路の他、DECCA、COLUMBIA の各 EQ カーブにも対応。また、MC カートリッジの負荷 抵抗に加え、MM カートリッジの負荷容量切り替えも備えており、レコードやカートリッジに合わせたセッテ ィングが可能です。



■ フルバランス回路設計 / カートリッジ差動出力平均化回路
・ヘッドアンプ、EQ(RIAA)アンプ、最終出力段のバッファーアンプに至るまで、全段でバランス入出力回路構成とし、カートリッジから出力された微小な信号のピュアリティを保ったまま増幅およびイコライジングします。RCA(アンバランス)入力も入力直後から差動伝送に変換します。

・バランス出力の誤差を吸収し、より正確な音楽再生を実現する差動出力平均化回路を搭載。+出力と-出力をたすき掛けの差動アンプ構成とすることで、プラス、マイナスの出力が均衡化され、よりピュアで自然な音楽信号として再生されます。

■ 高精度 RIAA EQ 回路 / 高 S/N 比 /高精度 OLD EQ カーブ
・高精度 RIAA EQ 回路 新たに開発した NF 型 EQ アンプ回路により、RIAA 偏差(20~20kHz)±0.05dB 以下を達成しています。

・高 S/N 比 RCA 入力(MM)で 106dB、XLR 入力(MC)で 86dB の S/N 比に加え、残留雑音電圧は MM で 10μV、MC (XLR)で 85μV という高スペックを実現しました。

・PE-505 では RIAA の他にモノラルレコード再生時に DECCA と COLUMBIA の 2 種類の OLD EQ カーブにも 対応。RIAA、DECCA、Columbia にそれぞれに独立した EQ 回路を設けています。

■ 多彩なセッティング項目とユニークな測定機能 / MC カートリッジを消磁する DEMAG 機能
・MM カートリッジには負荷容量切り替え、MC カートリッジには負荷抵抗切り替えを装備。更に、MC カートリッジには負荷抵抗測定機能を搭載し、MEASURE キーを押すことで、ケーブルも含めたカートリッジの負荷抵抗値がメーターに表示されるので、適切な負荷抵抗を自分で選択することができます。
また、6Hz 以下のサブソニックの成分を検出してメーターで知らせるサブソニックメーター機能と、不要な可聴範囲外の低音をカットするサブソニックフィルター(17Hz、-24dB/oct)も搭載しています。

・DEMAG ポジションでレコードを約 30 秒再生するだけで、MC カートリッジや昇圧トランスの磁化された鉄心を消磁し、本来の音質を回復する簡易消磁機能を搭載しています。

特長一覧
・完全差動入出力回路
・偏差±0.05dB 以下の高精度 RIAA EQ 回路
・モノラル LP や 1955 年の RIAA カーブ策定の前後に発売され OLD EQ でカッティングされた LP の再生用に、 DECCA、 COLUMBIA のそれぞれ独立した EQ 回路を搭載
・MC カートリッジのバランス入力に対応
・MC 負荷インピーダンス切り替え(10、22、47、100、220、470、1KΩ)
・MM 負荷容量切り替え(0、100、220、330pF)
・MC 負荷インピーダンス測定機能(フロントアナログメーターに表示) MM/MC ゲイン切り替え機能(12dB)
・Subsonic 検知機能(フロントアナログメーターに表示)
・Subsonic フィルター機能(17Hz, -24dB/oct.)
・左右チャンネルを合成してモノラルとして出力する MONO 機能
・帯磁したカートリッジを消磁する DEMAG(消磁)機能
・3 点支持ピンポイントフット

 【仕様】
・アンプ部
全高調波歪率 (定格出力、1kHz、GAIN LOW)
RCA 入力(MM) 0.002%
RCA 入力(MC) 0.02%
XLR 入力(MC) 0.02%
残留雑音電圧 (入力短絡、GAIN LOW、IHF-A)
RCA 入力(MM) 10μV
RCA 入力(MC) 65μV
XLR 入力(MC) 85μV
S/N 比 (入力短絡、定格入力、GAIN LOW、IHF-A)
RCA 入力(MM) 106dB
XLR 入力(MC) 86dB

RIAA 偏差(20~20kHz) ±0.05dB
チャンネルセパレーション -90dB 以上(MM、10kHz、GAIN LOW)
ゲイン
GAIN LOW
RCA 入力(MM) 34dB
RCA 入力(MC) 54dB
XLR 入力(MC) 54dB
GAIN HIGH
RCA 入力(MM) 46dB
RCA 入力(MC) 66dB
XLR 入力(MC) 66dB
サブソニックフィルター 17Hz、-24dB/octave

・フォノ入力部
アンバランス入力 RCA 端子(MC/MM 兼用) x 1 系統
最大許容入力電圧 150mV(MM、歪率 0.1%、GAIN LOW)
  16mV(MC、歪率 0.1%、GAIN LOW)
入力インピーダンス※
MM 47kΩ、負荷容量 0、100、220、330pF
MC 10、22、47、100、220、470、1kΩ
バランス入力 XLR 端子(MC 専用) x 1 系統
最大許容入力電圧 16mV(MC、歪率 0.1%、GAIN LOW)
入力インピーダンス※ MC 10、22、47、100、220、470、1kΩ

・アナログ出力部
  アンバランス出力 RCA 端子 x 1 系統
定格出力電圧 2Vrms
出力インピーダンス 63Ω
バランス出力 XLR 端子 x 1 系統
定格出力電圧 4Vrms
出力インピーダンス 126Ω

・総合
電源 AC 100V, 50/60Hz
消費電力 14W
外形寸法/質量 290(W)x 84.5(H)x 252.5(D)mm(突起部を含む) / 4.5 kg
付属品 電源コード、フット用クッション x 3、取扱説明書(保証書付)

当商品は、メーカー直送商品となります。
以下の場合、メーカーごとに別々のお届けとなります。
・メーカー直送品と、それ以外の商品とを同時にご注文いただいた場合
・異なるメーカーの直送品を複数ご注文いただいた場合

画像は、イメージです。
仕様および外観、パッケージは改善のため予告なく変更することがあります。

RELAX WORLD

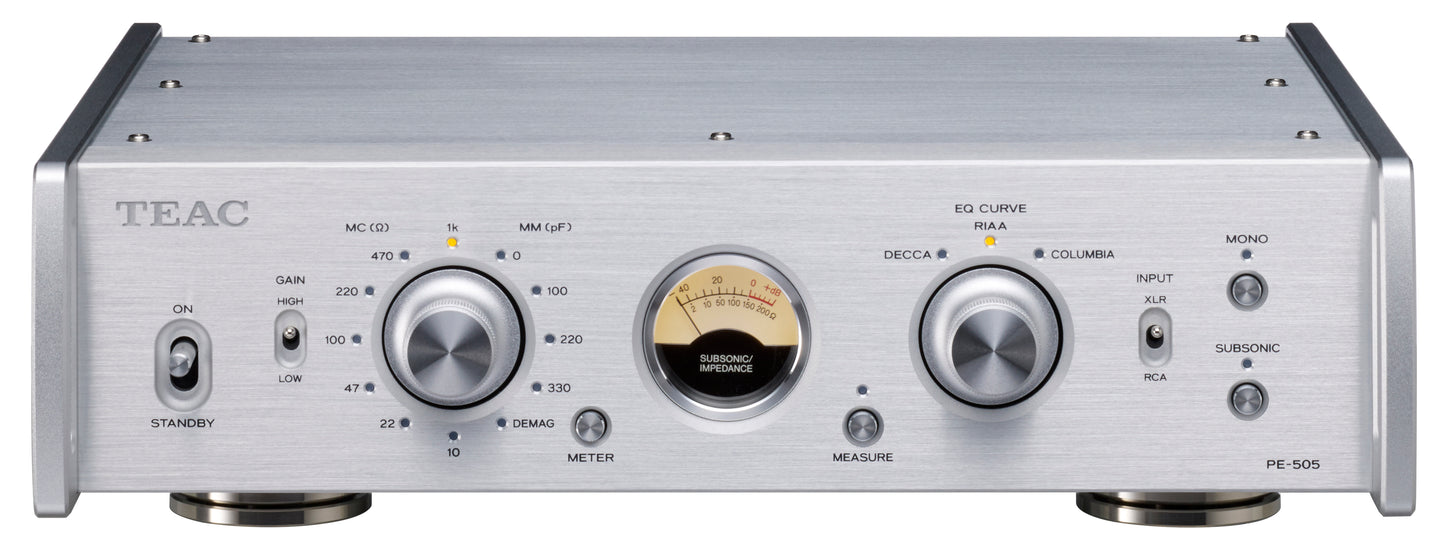

TEAC フルバランス・フォノ・イコライザー・アンプ PE-505(ブラック/シルバー)
