XLR バランス出力を搭載した本格派ベルトドライブ・ターンテーブル

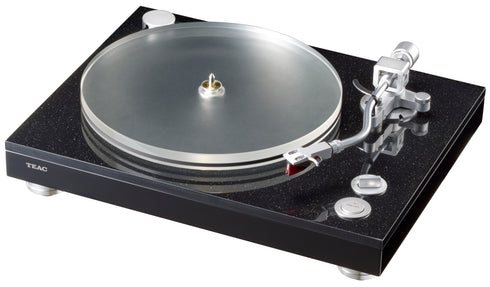

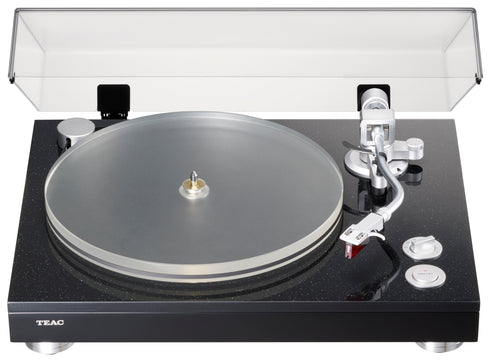

TEAC『TN-5BB』は、人工大理石/和紙/MDF の異素材を組み合わせたハイブリッドシャーシに、ナイフエッジベアリング採用の9 インチ S 字ユニバーサルアームを備えたMC(Moving Coil)バランス出力に対応したベルトドライブアナログターンテーブルです。

ターンテーブルは、レコード盤に込められたアーティストの情熱やエンジニアの魔術を余すことなく引き出すための舞台です。

『TN-5BB』 では、この舞台にまさにふさわしい漆黒の人工大理石とピアノブラック仕上げの MDF を採用することで、共振の排除という機能性と重厚かつモダンというデザイン性を両立しました。
XLR出力端子を標準装備したことで、バランス対応のフォノアンプとの組み合わせによりカートリッジが発する微小な信号をより高濃度に再現できます。
さらに舞台を盛り上げる仕掛けとして、SAEC xTEAC コラボナイフエッジトーンアームを搭載。
20mm厚のアクリルプラッターを独自のPRS3(Platter Rotation Sensing Servo System)でドライブします。

アーティストやエンジニアが聴かせたかった本当の音を体験してみませんか。

■異種素材を組み合わせたハイブリッドシャーシで不要な共振を遮断 /ナイフエッジトーンアーム採用

・内部損失が大きく重量のある36 ㎜の MDF 製のベースプレートに、優れた剛性を持つ 12 ㎜の人工大理石を組み合わせた、積層構造のシャーシを採用。(キャビネットの重量は約 8.8kg。)優れた剛性と制振性を備え、高いハウリングマージンを実現しました。
トーンアームとプラッターは人工大理石のトッププレート、振動を発するモーターは MDF のベースプレートへ、それぞれ別々の構造体にマウントし、それぞれの素材をダンパーによりアイソレートすることで、トーンアームへのモーターの振動の伝達を低減する静粛性に優れた構造になっています。
人工大理石と MDF の間には、和紙ターンテーブルシートで培った経験をもとに、試聴試験を繰り返して最適な響きのバランスを持つ厚みと素材の和紙をワッシャーとして採用。ゴムでも金属でもなく、和紙を使用することによりレコードならではの生き生きとした響きをそのまま引き出して再生します。

・安定した読み取りを実現する SAECxTEAC コラボナイフエッジトーンアーム
トーンアーム設計に 40 年の歴史を持つ日本のブランド SAEC とのコラボレーションから生まれたナイフエッジトーンアームを採用。
垂直方向の可動部にはステンレス製ナイフエッジベアリングを採用し、レコードの溝の高感度かつ安定した読み取りを実現しました。
また、水平方向の可動部には従来の 1 点のボールベアリングで支持する構造から、2 点で日本製の高精度ボールベアリングを使用して支持する構造に変更。安定して滑らかに盤上をトレースし、ナイフエッジの動きを妨げません。トーンアームベースは高さ調整可能。
6㎜の範囲で様々な高さのカートリッジで最適な VTA(Vertical Tracking Angle)を調整することができます。トーンアームジオメトリは IEC 推奨の Baerwald アライメントに準拠しております。

・SAEC 製 PC-Triple C 素材のアームリード線
トーンアーム内部の配線には PC-Triple C 導体を使用した SAEC 製リード線を採用。優れた導通性能を持つ導体により、アナログレコードの微弱な信号を余すことなく伝えます。
PC- Triple C とは、 FCM 株式会社(古河電機工業(株)の関連会社)が開発した独自の連続鍛造伸延技術により、信号の伝送を妨げ結晶粒界を極力減らし、結晶を長手方向に連続化させることにより、優れた導通性能を実現した素材。

■プラッターの正確で安定した回転をサポートする PRS3 ベルトドライブ機構

プラッターの回転の理想は、一度回転を始めたら自重と慣性により回り続けることですが、現実にはそれは不可能です。
『TN-5BB』 は、平ベルトに より DC モーターの駆動力をプラッターの外周に伝えるベルトドライブ 方式を採用。
プラッターの下部に設けられた光センサーでプラッターの回転数を検知し、モーターにプラッターの回転に応じたサーボを掛ける回転数自動調整機構(Platter Rotation Sensing Servo System:PRS3) により慣性とモーターだけでは難しい高い回転精度を実現しました。
33 1/3、45、78 回転の 3 スピード対応で、SPレコードや高音質 78 回転 レコードの再生にも対応します。

■演奏終了時のオートアームリフト機能

電動式のアームリフターを採用し、ワンボタンでアームの上げ下げを 行うことが可能。演奏終了後は、非接触の光センサーにより自動でアームが上がるオートリフトアップ機能も搭載しています。規格外の盤を再生する際には、オートアームリフト機能をキャンセルすることも可能です。

■MC バランス伝送に最適な XLR バランス出力端子搭載/ MM 型カートリッジ Ortofon

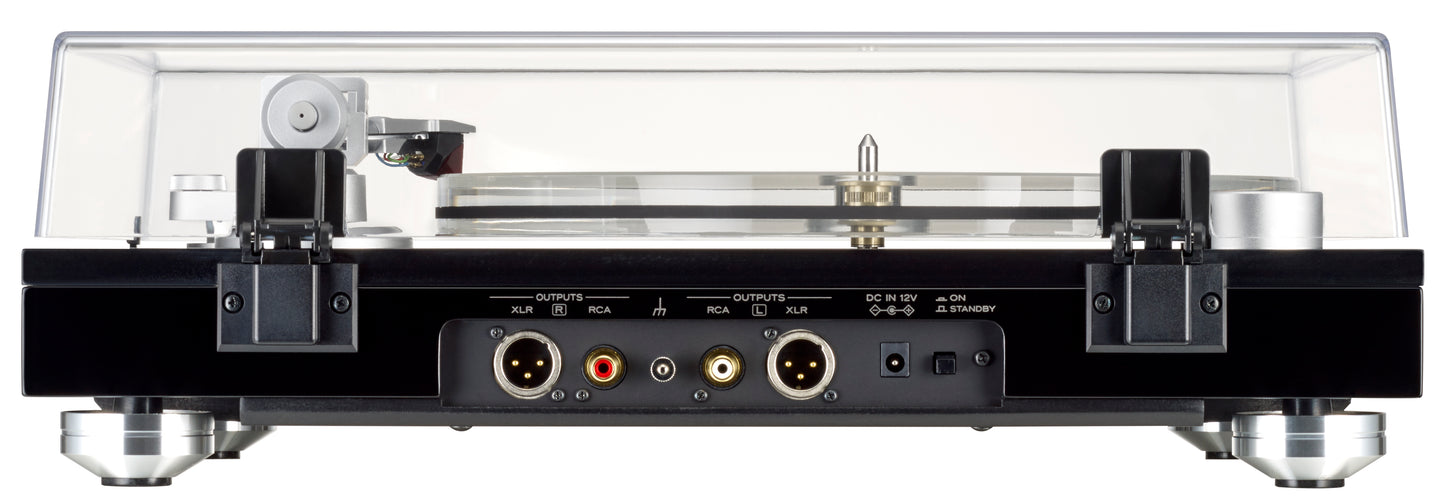

・アナログ出力には一般的な RCA 端子の他に、XLR 端子を搭載。
TEAC 『PE-505』 など XLR バランス入力に対応する外部フォノイコライザーとの接続に、市販の様々なケーブルをお使いいただけます。

・MM 型カートリッジ Ortofon 2M RED を標準搭載 定評のある MM 型カートリッジ Ortofon 2M RED を標準装備。
ヘッドシェルにアライメント調整して装着した状態になっており、取り出して組み立ててすぐにレコードを楽しむことができます。

■主な特長

・33 1/3、45、78 回転の 3 スピード対応
・PRS3(Platter Rotation Sensing Servo System)
・スタティックバランス・ナイフエッジトーンアーム搭載
・VTA 調整(トーンアーム・ハイトアジャスト)機能(+6mm)
・キャビネット重量 10.6kg
・プラッター重量 1.7kg、( 20mm 厚アクリル)
・アンチスケーティング機能
・電動アームリフター
・非接触検知式オートアームリフト機能(ON/OFF 可能)
・XLR バランス出力端子
・RCA アンバランス出力端子
・GND 端子
・ハイトアジャスト可能なアルミ削り出し 4 点式フィート
・アクリル製ダストカバー
・アルミ鋳造ヘッドシェル(リードワイヤー)付属
・適応カートリッジ重量:15～23g (ヘッドシェル含む)
・RCA ケーブル/アースケーブル付属
・アームリフター調整用 L 型レンチ
・VTA 調整用 L 型レンチ
・カートリッジ調整ゲージ付属
※フォノEQ非搭載 本格派向け TEAC アナログターンテーブル
